Korg Poly-800 II: заміна батареї пам’яті CR2032
Зображення створено за допомогою генеративного ШІ для MIDITAUR з використанням наданого користувачем оригінального зображення Korg Poly-800 II. Концепція, композиція та текстове оформлення — MIDITAUR. Назву Korg Poly-800 II використано в редакційному та інформаційному контексті.
Зміст публікації
Сьогодні я поділюся досвідом заміни елементу живлення в синтезаторі KORG POLY-800 II. Першою ознакою, що пора змінити батарею, є не тримання синтезатором прошитих тембрів. Перш ніж приступити до роботи, обов’язково ознайомтеся з попередженням нижче.
ПОПЕРЕДЖЕННЯ
Процедура заміни батареї вимагає певної кваліфікації та досвіду ремонту чи обслуговування електронних приладів, а саме базових навичок з пайки та знання правил техніки безпеки. Ви маєте усвідомити, що в результаті некваліфікованих дій ризикуєте пошкодити чи навіть вбити синтезатор і отримати від цього велику психологічну травму. Тому, якщо ви не впевнені у власних можливостях або навіть маєте найменші сумніви, краще зверніться до професіонала.
Я не беру на себе жодної відповідальності, якщо ви, натхненні цією публікацією, вирішите самостійно відремонтувати ваш Korg Poly-800 II і він вийде з ладу, чи ви особисто отримаєте ураження електричним струмом або психологічний шок. Публікація лише інформує про можливість і методику ремонту з пізнавальною, освітньою чи дослідницькою метою.
Наша мета — замінити батарею в синтезаторі Korg Poly-800 II, яка забезпечує енергонезалежність пам’яті синтезатора. За аналогією можна замінити батарею в синтезаторах Korg DW-8000 та Korg EX-800.
Процес заміни батареї в цих синтезаторах викликає деякі ускладнення, пов’язані з тим, що батарея знаходиться всередині синтезатора і доступ до неї без розбирання корпусу неможливий, і ще один момент — батарея не має слоту і припаяна безпосередньо до контактів плати.
Я пропоную розглянути можливість встановлення слоту під літієву батарею CR2032 3 V, щоб у подальшому її заміна не потребувала застосування паяльного обладнання і значно спростила цю процедуру. Service manual Poly-800 II підтверджує використання літієвої батареї CR2032 T-4.
Нам знадобиться низькопрофільний слот-гніздо для друкованого монтажу, горизонтального розташування, типу SN2032-UF або подібного. Його можна попередньо випаяти з неробочої материнської плати або придбати у спеціалізованих торгових точках.
Ще нам знадобляться нова батарея CR2032 3 V, хрестова викрутка, пінцет, низьковатний паяльник, припій та коротенькі відрізки провідника для подовження контактів слоту батареї. Я використовував обрізані ніжки від електролітичних конденсаторів відповідної товщини, яка дозволяє забезпечити необхідну стійкість і жорсткість монтажу. Після припаювання до контактів слоту провідники можна ізолювати термоусадочною трубкою, хоча вони доволі короткі і можна обійтися без ізоляції.
1. Розбираємо корпус синтезатора

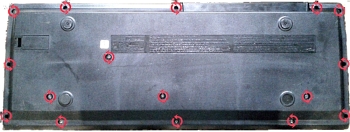

Переконуємося, що наш Korg Poly-800 II від’єднаний від блока живлення і з корпусного батарейного відсіку видалені елементи живлення. З нижньої частини корпусу нам необхідно викрутити 16 гвинтів. Потрібно перевернути і покласти синтезатор лицьовою частиною вниз таким чином, щоб не спричиняти тиску на джойстик. Гумові підкладки-ніжки знімати не потрібно.
Видаляємо гвинти і перевертаємо синтезатор у нормальне положення, після чого підіймаємо лицьову панель.

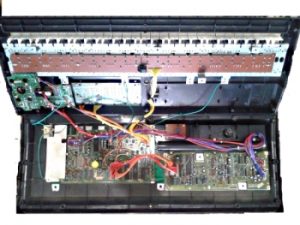

На платі KLM-1032-A — на фото внизу зліва — впаяна батарея, окантована навколо жовтим пластиком. Батарея припаяна поверхневим монтажем, так що її можна випаяти, не підіймаючи плату. Service manual позначає основну плату як KLM-1032; маркування конкретної ревізії на цьому інструменті — KLM-1032-A.
2. Видаляємо стару батарею та припаюємо слот
Відпаюємо контакти батареї, підтримуючи її пінцетом. Обережно відпаюємо по черзі кожен контакт, підіймаючи його пінцетом і не прикладаючи зайвих зусиль, щоб не підірвати доріжки.
Під батареєю побачимо маркування полярності.
До нашого нового слоту слід підпаяти невеличкі провідники достатньої товщини для стійкості і без зайвої довжини для нормального контакту.
3. Впаюємо слот згідно з маркуванням полярності
Якщо корпус вашого слоту виготовлений не повністю з ізоляційного матеріалу, підкладіть у нижню частину ізоляційну стрічку. Слот розміщуємо у тому ж місці, де була встановлена оригінальна батарея.
Увага! Це важливо! Зверніть увагу на полярність контактів. Позитивний контакт, підключений до затискача-утримувача батареї в слоті, припаюється до контакту друкованої плати з маркуванням “+”.
4. Встановлюємо нову батарею CR2032 у слот
Встановлюємо нову батарею CR2032 3 V у слот відповідно до полярності.
5. Перевіряємо
Обережно прикриваємо корпус, наживляємо чотирма більшими гвинтами, підключаємо адаптер живлення і вмикаємо синтезатор. Світлодіодна індикація має бути в нормі; через хвилину перевіряємо звучання.
Якщо ви мали попередні проблеми з тембрами, потрібно завантажити заводський дамп. Після вдалого завантаження перевірити інструмент на предмет відповідності тембрів. Owner’s Manual Poly-800 II описує штатну процедуру TAPE LOAD через роз’єм FROM TAPE.
Якщо все добре, вимкнути на деякий час і знову ввімкнути. Якщо тембри залишилися без змін, то енергопідтримка пам’яті працює нормально.
6. Завершуємо збірку синтезатора
