CA-033 — це офіційне оновлення електричної специфікації MIDI 1.0 для класичного 5-контактного DIN-з’єднання. Воно зберігає принцип роботи MIDI 1.0, але уточнює сучасну реалізацію MIDI OUT, зокрема роботу від 3,3 В, захист від радіочастотних перешкод і правила заземлення.
Документ важливий насамперед для розробників MIDI-апаратури, але його корисно розуміти й музикантам, які хочуть знати, чому 5-pin DIN MIDI залишається сумісним між пристроями різних поколінь.
Що змінило CA-033
Початкова апаратна частина MIDI 1.0 орієнтувалася на 5-вольтову логіку. CA-033 додав нормативну можливість реалізувати MIDI OUT із живленням 3,3 В, не змінюючи логіку MIDI-повідомлень. Для цього змінюються номінали послідовних резисторів у вихідному колі.
Оновлення також додало optional феритові намистини на сигнальних лініях для пригнічення високочастотних завад і уточнило grounding provisions для роз’ємів. Це пов’язано з вимогами електромагнітної сумісності.
Базові параметри класичного MIDI 1.0
Апаратний 5-pin DIN MIDI працює зі швидкістю 31,25 кбіт/с у форматі 8-N-1: один start bit, 8 data bits і один stop bit. Передавання реалізоване як приблизно 5-мА струмова петля. Логічний 0 відповідає протіканню струму, логічна 1 — його відсутності.
На вході приймача застосовується оптоізолятор, який електрично розділяє передавач і приймач та допомагає уникати ground loops між пристроями. Один MIDI OUT за специфікацією має безпосередньо керувати одним MIDI IN.
Резистори для 5 В і 3,3 В
| Параметр | 5 В | 3,3 В |
|---|---|---|
| VTX | +5 В ±10% | +3,3 В ±5% |
| RA | 220 Ω, ±5%, 0,25 Вт | 33 Ω, ±5%, 0,5 Вт |
| RC | 220 Ω, ±5%, 0,25 Вт | 10 Ω, ±5%, 0,25 Вт |
Для 3,3-вольтової реалізації не можна просто механічно залишити старі 220-омні резистори: CA-033 задає інші значення, щоб зберегти потрібний струм у колі та достатній запас для сумісності з MIDI IN.

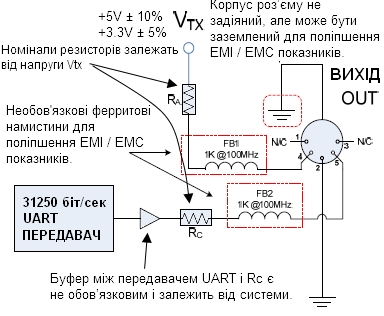

Схема MIDI OUT
У схемі передавач формує дані через UART. Буфер між UART і резистором RC є optional і залежить від конкретної реалізації. Для 3,3-вольтових конструкцій документ окремо звертає увагу на допустимий струм буфера під час короткого замикання MIDI-кабелю.
Якщо використовується вихід з відкритим колектором або відкритим стоком, розробник має врахувати конкретну схему драйвера, його струмові можливості та вимоги до захисту.
Ferrite beads і високочастотні завади
CA-033 допускає встановлення ferrite beads на двох сигнальних лініях MIDI OUT. У документі наведено орієнтир 1 kΩ при 100 MHz, наприклад MMZ1608Y102BT або еквівалент. Такі компоненти не «фільтрують MIDI-ноти» — вони пригнічують високочастотну енергію, яка може впливати на EMC-поведінку пристрою.
Що відбувається з pin 2 і заземленням
У стандартному MIDI-кабелі pin 2 пов’язаний з екраном кабелю. CA-033 вказує, що pin 2 має бути з’єднаний із землею на стороні MIDI-передавача. Така одностороння прив’язка є частиною підходу до уникнення небажаних ground loops.
Оновлення також описує optional grounding provisions для metal shield роз’єму через високочастотний шлях. Це вже питання апаратного проєктування, тому воно не означає, що користувач повинен самостійно переробляти готовий MIDI-порт.
Що це означає для музиканта
- Пристрої з коректно реалізованим 3,3-вольтовим MIDI OUT залишаються сумісними з класичними MIDI IN.
- 3,3 В у CA-033 стосується електричної реалізації виходу, а не нового формату MIDI-повідомлень.
- Звичайний користувач не повинен підбирати резистори чи ferrite beads для готового серійного пристрою — це завдання розробника.
- Якщо ви конструюєте власний MIDI-інтерфейс, слід дотримуватися саме офіційної electrical specification, а не випадкової схеми з інтернету.
