Як підключити MIDI: DIN, TRS, USB, Bluetooth і мережа

5 хв. читання
Схема сучасних MIDI-підключень між інструментом, комп’ютером і мережею.
Схема сучасних MIDI-підключень між інструментом, комп’ютером і мережею.
Зображення створено за допомогою генеративного ШІ для MIDITAUR. Концепція, композиція та текстове наповнення — MIDITAUR

MIDI — це дані, а не тип роз’єму. У 1983 році MIDI 1.0 стартував із класичного 5-контактного DIN, але сьогодні ті самі або споріднені MIDI-повідомлення можуть передаватися кількома транспортами.

5-pin DIN

Класичний MIDI 1.0 DIN — досі актуальний для синтезаторів, клавіатур, драм-машин та іншого обладнання. Зазвичай використовують окремі порти MIDI IN, MIDI OUT і інколи MIDI THRU. Це надійний спосіб напряму з’єднати два сумісні пристрої без комп’ютера.

TRS MIDI

На компактних пристроях замість великого DIN дедалі частіше використовують 3,5-мм TRS. MIDI Association має окрему специфікацію для такого підключення. Важливо не вважати будь-який аудіокабель із таким самим штекером автоматично сумісним із MIDI: має збігатися схема підключення та призначення порту.

USB-MIDI

USB часто є найзручнішим способом підключити контролер до комп’ютера, планшета або телефона. Тут є важливий принцип USB: один бік з’єднання працює як host. Тому два звичайні USB-device MIDI-пристрої не завжди можна просто з’єднати кабелем один з одним — може знадобитися USB host, комп’ютер або спеціальний MIDI-host пристрій.

Багато сучасних class-compliant USB-MIDI пристроїв працюють без окремого драйвера, хоча професійне обладнання інколи має власні драйвери або утиліти.

BLE-MIDI

Bluetooth Low Energy MIDI дає бездротове MIDI-з’єднання з малою витратою енергії. Воно зручне для мобільних пристроїв і бездротових контролерів. Для живого виконання варто окремо перевіряти затримку (latency) та стабільність конкретної системи.

RTP-MIDI та мережа

RTP-MIDI переносить MIDI 1.0 через мережеві протоколи. Це корисно для студійних та сценічних систем, де пристрої вже об’єднані Ethernet або Wi‑Fi мережею.

Що залишилося в історії

Старі COM/RS-232, joystick/MIDI, паралельні порти, фірмові To Host, ранні Mac mini-DIN, FireWire MIDI та mLAN важливі для розуміння розвитку MIDI-підключень і для підтримки старого обладнання, але не є типовим вибором для нової системи у 2026 році.

Ранні нестандартні роз’єми та Voyetra-8

До того як 5-pin DIN став звичним фізичним інтерфейсом MIDI, окремі ранні пристрої використовували інші роз’єми. Octave-Plateau Voyetra-8 відомий ранньою реалізацією MIDI через XLR3. Це історичний приклад того, що сам протокол MIDI і форма роз’єму — різні речі.

Octave-Plateau Voyetra-8
Octave-Plateau Voyetra-8 — ранній приклад MIDI-підключення з XLR3.

MIDI IN, OUT і THRU

Класичний апаратний ланцюжок MIDI часто спирається на окремі порти IN, OUT і THRU. MIDI THRU передає копію даних із MIDI IN далі, тому кілька пристроїв можна було послідовно з’єднувати без комп’ютера.

MIDI IN та MIDI OUT
Приклад окремих MIDI IN/OUT у класичному апаратному підключенні.

COM/RS-232, joystick/MIDI та MPU-401

На старих ПК MIDI-пристрої підключали через послідовні COM-порти, joystick/game port на звукових картах або спеціальні інтерфейсні карти. MPU-401 став важливим історичним стандартом сумісності для комп’ютерних MIDI-інтерфейсів. Такі рішення сьогодні потрібні переважно для ретрокомп’ютерів і старого обладнання.

MIDI через послідовний порт
Один із варіантів історичного MIDI-підключення через послідовний порт.
MIDI адаптер для послідовного порту
Історичний адаптер для MIDI-зв’язку через комп’ютерний serial interface.

To Host і Mac mini-DIN

Деякі синтезатори мали фірмовий порт To Host для прямого зв’язку з COM/RS-232 або старими Macintosh. На ранніх Mac використовувалися serial mini-DIN порти, до яких підключали багатопортові MIDI-інтерфейси. Такі підключення залежали від конкретних драйверів, кабелів і моделей.

Serial mini-DIN порти старого Macintosh
Printer/Modem mini-DIN порти старого Macintosh, які використовувалися і для MIDI-інтерфейсів.
USB To Host
Перехід до USB To Host спростив пряме підключення MIDI-пристроїв до комп’ютера.

USB-MIDI і перехідники

USB витіснив багато фірмових комп’ютерних підключень. Сучасний USB-MIDI може працювати через стандартний USB MIDI class. Якщо пристрій class-compliant, операційна система зазвичай використовує стандартний драйвер; якщо ні — потрібен драйвер виробника. Для обладнання лише з DIN застосовують окремий USB-MIDI interface.

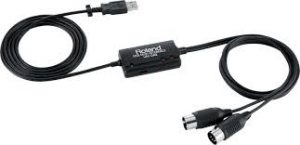

USB-MIDI інтерфейс для DIN
Типовий спосіб з’єднати 5-pin DIN MIDI з USB-комп’ютером.

FireWire MIDI та mLAN

IEEE-1394/FireWire був офіційно стандартизованим MIDI transport і досі згадується в каталозі MIDI Association, але сьогодні це legacy-рішення. Yamaha mLAN використовував FireWire для спільного передавання багатоканального цифрового аудіо й MIDI. Він був важливим етапом розвитку студійних мереж, але для нових систем практично поступився USB і сучасним мережевим транспортам.

FireWire та USB
FireWire і USB як два етапи розвитку комп’ютерних музичних інтерфейсів.

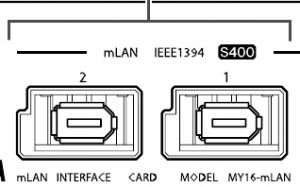

FireWire і USB підключення
Приклади фізичних портів FireWire та USB.

Історичні способи підключення важливо розпізнавати, коли працюєте зі старим синтезатором або комп’ютером. Для нового обладнання орієнтуйтеся на стандартизовані DIN, TRS, USB, BLE-MIDI або сучасні мережеві MIDI transports.

Як вибрати підключення

Для двох апаратних інструментів найпростіше почати з DIN або стандартизованого TRS MIDI. Для комп’ютера — з USB-MIDI. Для мобільного чи бездротового сценарію — розглянути BLE-MIDI. Для розподіленої студійної мережі — RTP-MIDI.

MIDI-дані й спосіб передавання — не одне й те саме

Найважливіша ідея цього уроку: MIDI-повідомлення можуть передаватися різними транспортами. DIN, TRS, USB, BLE та RTP-MIDI відрізняються способом фізичного або мережевого з’єднання, але всі вони служать для передавання MIDI-даних. Тому питання «який MIDI кращий?» неточне — спочатку треба запитати, які пристрої ми з’єднуємо і в яких умовах.

Як мислити під час вибору пристрою

Для кожного підключення перевіряйте три речі:

  1. Які роз’єми або бездротові можливості реально є на обох пристроях?
  2. Чи потрібен комп’ютер/мережа як посередник?
  3. Який сценарій важливіший: просте пряме з’єднання, мобільність чи робота через мережу?

Так ви не засвоїте інформацію про список інтерфейсів у відриві від практичного застосування.

Побутові сценарії

Два апаратні музичні пристрої. Перевіряємо DIN або стандартизований TRS MIDI та сумісність потрібних роз’ємів.

Контролер і комп’ютер. Часто логічною відправною точкою є USB-MIDI.

Мобільний або бездротовий сценарій. Тут варто розглядати BLE-MIDI, якщо його підтримують обидві сторони.

Кілька вузлів у мережі. Тоді з’являється сенс дивитися на RTP-MIDI.

Ці приклади не замінюють документацію конкретного пристрою: однаковий зовні роз’єм ще не гарантує однаковий спосіб роботи.

Типові помилки

  • купувати кабель лише за формою штекера, не перевіривши призначення порту;
  • вважати, що USB-MIDI означає те саме, що звичайний аудіосигнал через USB;
  • очікувати, що бездротовий MIDI працюватиме без відповідної підтримки з обох боків;
  • робити висновок про сумісність лише зі слова «MIDI» у характеристиках.

Практична вправа

Оберіть два реальні пристрої, які вам знайомі: наприклад, MIDI-клавіатуру й комп’ютер або синтезатор і контролер. Намалюйте схему з’єднання та підпишіть: транспорт, потрібний кабель/мережу і що саме ви перевірите в документації перед підключенням.

Перевірте себе

  • Чим MIDI-повідомлення відрізняється від MIDI-транспорту?
  • Коли логічно почати з USB-MIDI, а коли — з DIN/TRS?
  • Чому однакова форма роз’єму ще не гарантує сумісність? Уявіть MIDI-повідомлення як лист, а транспорт — як спосіб доставки: той самий зміст можна передати різними маршрутами, але конверт, кабель або мережевий шлях ще не змінюють зміст самого повідомлення.
