Roland A-880 Manager

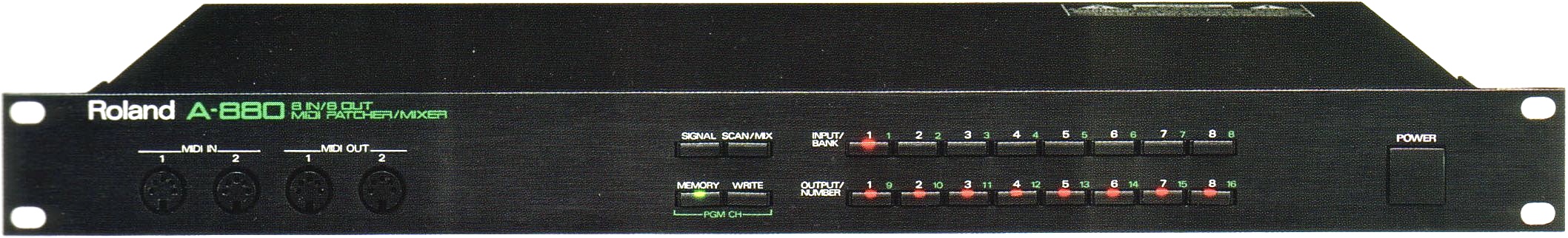

Зображення створено за допомогою генеративного ШІ для MIDITAUR з використанням наданого користувачем оригінального зображення Roland A-880. Концепція, композиція та текстове оформлення — MIDITAUR. Назву Roland A-880 використано в редакційному та інформаційному контексті.
Зміст публікації
A-880 Manager — безкоштовна утиліта Mountain Utilities для налаштування Roland A-880 MIDI Patcher/Mixer. Вона доступна для Windows і macOS та дозволяє одночасно працювати з кількома A-880; кожен пристрій має окреме вікно в програмі.
Налаштування MIDI у A-880 Manager
A-880 Manager може працювати лише з тими MIDI input та output devices, які увімкнені в самій програмі. Під час першого запуску програма вмикає всі знайдені MIDI inputs та outputs, але надалі краще залишити активними лише ті порти, які потрібні для зв’язку з вашим A-880.
На самому Roland A-880 є два критично важливі параметри: Control IN і Control Channel.
Control IN
Control IN визначає фізичний MIDI input A-880 — від 1 до 8 — через який приймаються керуючі повідомлення. Змінити Control IN можна під час увімкнення A-880: вимкніть пристрій, утримуйте потрібну кнопку INPUT/BANK 1–8 і ввімкніть живлення.
Наприклад, якщо MIDI-кабель від вашого computer MIDI interface підключений до входу MIDI IN 7 A-880, під час увімкнення потрібно утримувати INPUT/BANK 7.
Control Channel
Control Channel — це MIDI-канал 1–16, який використовується для керування A-880 через System Exclusive та Program Change messages. Він не повинен бути встановлений у Off, якщо ви хочете, щоб операція Receive в A-880 Manager працювала.
Коли A-880 вже увімкнений, Control Channel можна змінити так: одночасно натисніть кнопки MEMORY і WRITE, відпустіть їх, а потім натисніть INPUT/BANK для каналів 1–8 або OUTPUT/NUMBER для каналів 9–16.
В оригінальній конфігурації рекомендувалося вибирати канал, який не зайнятий іншими MIDI-пристроями. Канали 1–8 часто використовуються мультитембральними synth modules, а канал 10 традиційно пов’язаний із rhythm parts, тому для control channel зручно брати інший вільний канал.
Що потрібно для Receive
Щоб операція Receive A-880 Manager працювала, потрібно забезпечити не тільки шлях від computer MIDI OUT до Control IN A-880, а й зворотний шлях від A-880 до computer MIDI IN.
Спочатку встановіть Control IN на той фізичний input 1–8, куди підключений кабель від MIDI interface. Потім встановіть будь-який потрібний Control Channel 1–16, але не Off.
Далі потрібно прокласти MIX signal A-880 на той MIDI OUT 1–8, який кабелем підключений назад до MIDI input вашого computer interface.
Підключення MIX до потрібного MIDI OUT
Коли A-880 уже ввімкнений, утримуйте кнопку SCAN/MIX і натисніть потрібну кнопку OUTPUT/NUMBER, що відповідає MIDI OUT, підключеному до входу computer MIDI interface.
Поки утримується SCAN/MIX, у верхньому ряду горить LED, що відповідає Control IN. Якщо призначено Mix Input, його LED також світиться; з двох inputs той, що є master для MIDI Clock, блимає. Для самої операції Receive A-880 Manager не має значення, який із цих inputs є master.
Налаштування MIDI Devices у програмі
Після підготовки самого A-880 запускаємо A-880 Manager.
- У головному вікні відкрийте Options → MIDI Devices.
- Увімкніть MIDI input і MIDI output вашого computer MIDI interface, через які A-880 підключений до комп’ютера.
- Відкрийте потрібне вікно A-880, наприклад A-880 1.
- У цьому вікні відкрийте Options → A-880.
- Встановіть MIDI Input Port на порт computer interface, що приймає дані від A-880.
- Встановіть MIDI Output Port на порт, який веде до Control IN A-880.
- Встановіть Control Input у програмі рівним апаратному Control IN A-880.
- Встановіть Control Channel у програмі рівним Control Channel самого A-880.
Останні два параметри особливо важливі: A-880 Manager не змінює апаратні Control IN і Control Channel автоматично — вони повинні бути попередньо виставлені на A-880 і точно продубльовані в Options програми.
Receive поточних налаштувань
Після правильного налаштування закрийте діалогове вікно кнопкою OK. A-880 Manager надсилає System Exclusive request і, якщо двонапрямне MIDI-з’єднання та control parameters правильні, отримує поточний temporary setup A-880.
Операцію Receive також можна запускати через MIDI menu або відповідну кнопку toolbar. Вона завантажує поточну конфігурацію A-880 у його вікно Manager.
Що потрібно для надсилання налаштувань з Manager до A-880
A-880 приймає connection settings, які надсилає Manager, лише якщо виконані всі три умови:
- порт, вибраний як MIDI Output Port, фізично веде до MIDI input A-880, установленого як Control IN;
- Control Input у Manager збігається з Control IN A-880;
- Control Channel у Manager збігається з Control Channel A-880.
Якщо Receive не працює, найперше перевіряйте саме ці три параметри та зворотний MIX route до computer MIDI input.
Для загального розуміння апаратного routing A-880 дивіться також Roland A-880: MIDI mixing, Control IN і MIDI Clock та Roland A-880: зміна MIDI-підключень.
