Схема підключення 6-контактного потенціометра регулювання гучності

менше хвилини читання
Схема розпіновки 6-контактного потенціометра гучності з входами, виходами та контактами GND
Розпіновка 6-контактного стереопотенціометра регулювання гучності: правий і лівий входи, виходи та контакти GND.
Зображення створено за допомогою генеративного ШІ для MIDITAUR на основі наданого користувачем референсу. Оригінальний логотип MIDITAUR надано користувачем. Концепція, композиція та текстове оформлення — MIDITAUR.

Схема підключення 6-контактного потенціометра регулювання гучності, який зазвичай використовується в аудіопристроях.

Зазвичай це подвійні потенціометри, що використовуються в аудіосхемах в якості регулятора гучності.

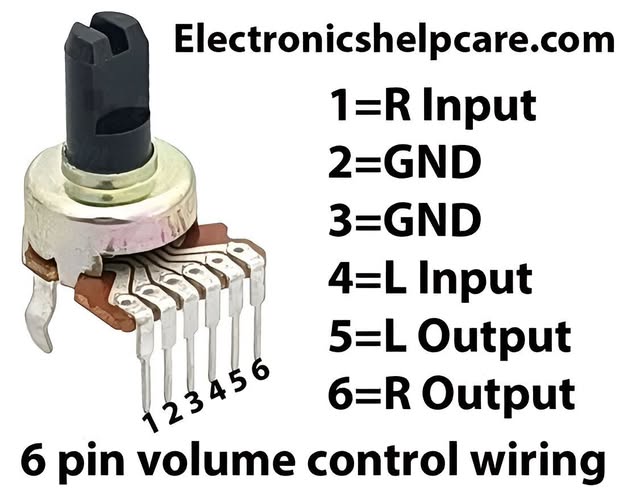

Розподіл контактів наступний:

  • 1=R вхід: Це вхід для правого аудіоканалу.
  • 2=GND: Це заземлювальний контакт, зазвичай підключений до заземлення кола.
  • 3=GND: Це ще один контакт заземлення, також підключений до заземлення кола.
  • 4=L Input: Це вхід для лівого аудіоканалу.
  • 5=L Output: Це вихід для лівого аудіоканалу, який забезпечує сигнал з регулюванням гучності.
  • 6=R Вихід: Це вихід для правого аудіоканалу, який забезпечує сигнал з регулюванням гучності.

Для електропіаніно чи синтезатора 6-піновий потенціометр майже завжди є стерео-регулятором, оскільки інструмент видає двоканальний звук (L/R).
