M-Audio MIDISPORT 8x8: режим перевірки MIDI-кабелю

2 хв. читання
M-Audio MIDISPORT 8x8 — перевірка MIDI-кабелю через MIDI IN і MIDI OUT у режимі Cable Test
M-Audio MIDISPORT 8x8: перевірка працездатності MIDI-кабелю через з’єднання MIDI OUT і MIDI IN та контроль індикації пристрою.
Зображення створено за допомогою генеративного ШІ для MIDITAUR з використанням наданого користувачем оригінального зображення M-Audio MIDISPORT 8x8. Концепція, композиція та текстове оформлення — MIDITAUR. Назву M-Audio MIDISPORT 8x8 використано в редакційному та інформаційному контексті.

M-Audio MIDISPORT 8x8 має вбудований Cable Test mode, який дозволяє швидко перевірити звичайний MIDI-кабель без комп’ютера, sequencer або зовнішнього MIDI-пристрою.

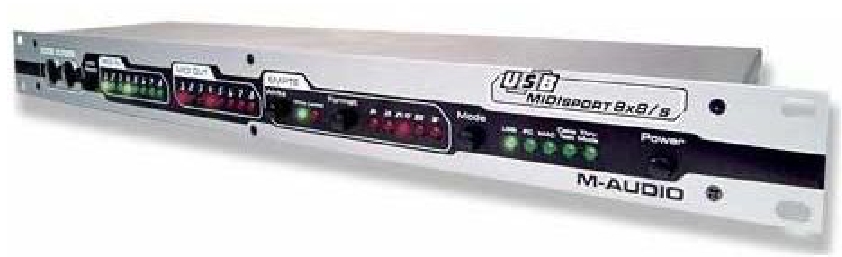

M-Audio MIDISPORT 8x8 Cable Test mode
У Cable Test mode використовуються передні порти MIDI In-8 і Out-8.

Як увімкнути Cable Test mode

Натискайте кнопку Mode на передній панелі, доки MIDISPORT 8x8 не перейде в режим перевірки кабелю. У цьому режимі для тесту використовуються передні роз’єми MIDI IN 8 та MIDI OUT 8.

Як підключити кабель

Підключіть один кінець MIDI-кабелю до Out-8, а другий — до In-8. Так утворюється loopback: MIDISPORT передає тестові MIDI data через Out-8 і одразу приймає їх назад через In-8.

Як читати індикатори

Коли Cable Test mode активний і справний кабель ще не підключений, індикатори In-8 та Out-8 блимають.

Після підключення справного MIDI-кабелю тестовий сигнал повертається на вхід, і обидва LEDs — In-8 та Out-8 — засвічуються постійно. Це означає, що кабель проходить базову перевірку цілісності.

Що означає невдалий тест

Якщо після підключення кабелю LEDs продовжують блимати, MIDISPORT не бачить правильного loopback signal. У такому випадку варто:

  • перевірити, що кабель підключено саме між In-8 і Out-8;
  • перевстановити обидва DIN connectors до упору;
  • повторити тест;
  • порівняти результат з іншим завідомо справним MIDI-кабелем.

Такий тест корисний для швидкого виявлення кабелю з обривом, нестабільним контактом або пошкодженим connector перед підключенням до складнішої MIDI-системи.

Що саме перевіряє цей режим

Cable Test mode перевіряє, чи проходить MIDI data через кабель між Out-8 та In-8. Це практична перевірка signal path, а не вимірювання електричних параметрів кабелю лабораторним приладом.

Для студії з великою кількістю hardware modules цей режим особливо зручний перед монтажем rack-системи або під час пошуку несправності в MIDI routing.
