M-Audio MIDISPORT 8x8: використання двох інтерфейсів

3 хв. читання
Два M-Audio MIDISPORT 8x8 — розширення MIDI-входів і виходів для студійної системи
Використання двох M-Audio MIDISPORT 8x8 для розширення кількості MIDI-входів і виходів, підключення синтезаторів, контролерів та інших студійних MIDI-пристроїв.
Зображення створено за допомогою генеративного ШІ для MIDITAUR. Концепція, композиція та текстове оформлення — MIDITAUR. Назву M-Audio MIDISPORT 8x8 використано в редакційному та інформаційному контексті.

Якщо у студії використовується більше восьми зовнішніх MIDI-модулів, одного M-Audio MIDISPORT 8x8 може бути недостатньо. Практичне рішення — підключити до комп’ютера два MIDISPORT 8x8 одночасно через USB і отримати окремі групи MIDI-портів для кожного інтерфейсу.

M-Audio MIDISPORT 8x8 USB MIDI interface
M-Audio MIDISPORT 8x8 — багатопортовий USB MIDI interface для студій із великою кількістю hardware modules.

Коли потрібні два MIDISPORT 8x8

Один MIDISPORT 8x8 має вісім незалежних MIDI inputs і вісім MIDI outputs. Якщо в rack-системі більше восьми синтезаторів, sound modules або інших MIDI-пристроїв, другий інтерфейс дозволяє розширити систему без MIDI THRU chains і без постійного перепідключення кабелів.

У такій конфігурації кожен фізичний MIDI OUT залишається окремим software destination у sequencer або DAW. Це спрощує routing і робить технологічну карту студії стабільною: конкретний модуль завжди закріплений за своїм MIDI port.

Підключення двох пристроїв

Обидва MIDISPORT 8x8 підключаються до комп’ютера через USB. Кожен interface повинен бути розпізнаний системою і MIDI driver, після чого його inputs та outputs стають доступними в MIDI settings вашого software.

Практично важливо, щоб комп’ютер мав достатню кількість USB ports. Якщо використовується USB hub, для великої rack-системи доцільно застосовувати якісний powered hub і перевірити стабільність усіх MIDI ports у робочому проєкті.

Як відображаються порти

У конфігурації, зафіксованій у студії під час оригінальної публікації 2021 року, один підключений MIDISPORT 8x8 відображався так:

Out-1 USB MidiSport 8x8

Коли одночасно використовувалися два пристрої, software розрізняло їх суфіксами:

  • Out-1A USB MidiSport 8x8
  • Out-1B USB MidiSport 8x8

Такий принцип дозволяє швидко зрозуміти, до якого саме фізичного interface належить конкретний software MIDI output. Аналогічно потрібно перевірити й input ports у MIDI preferences вашої DAW.

Організація rack-системи

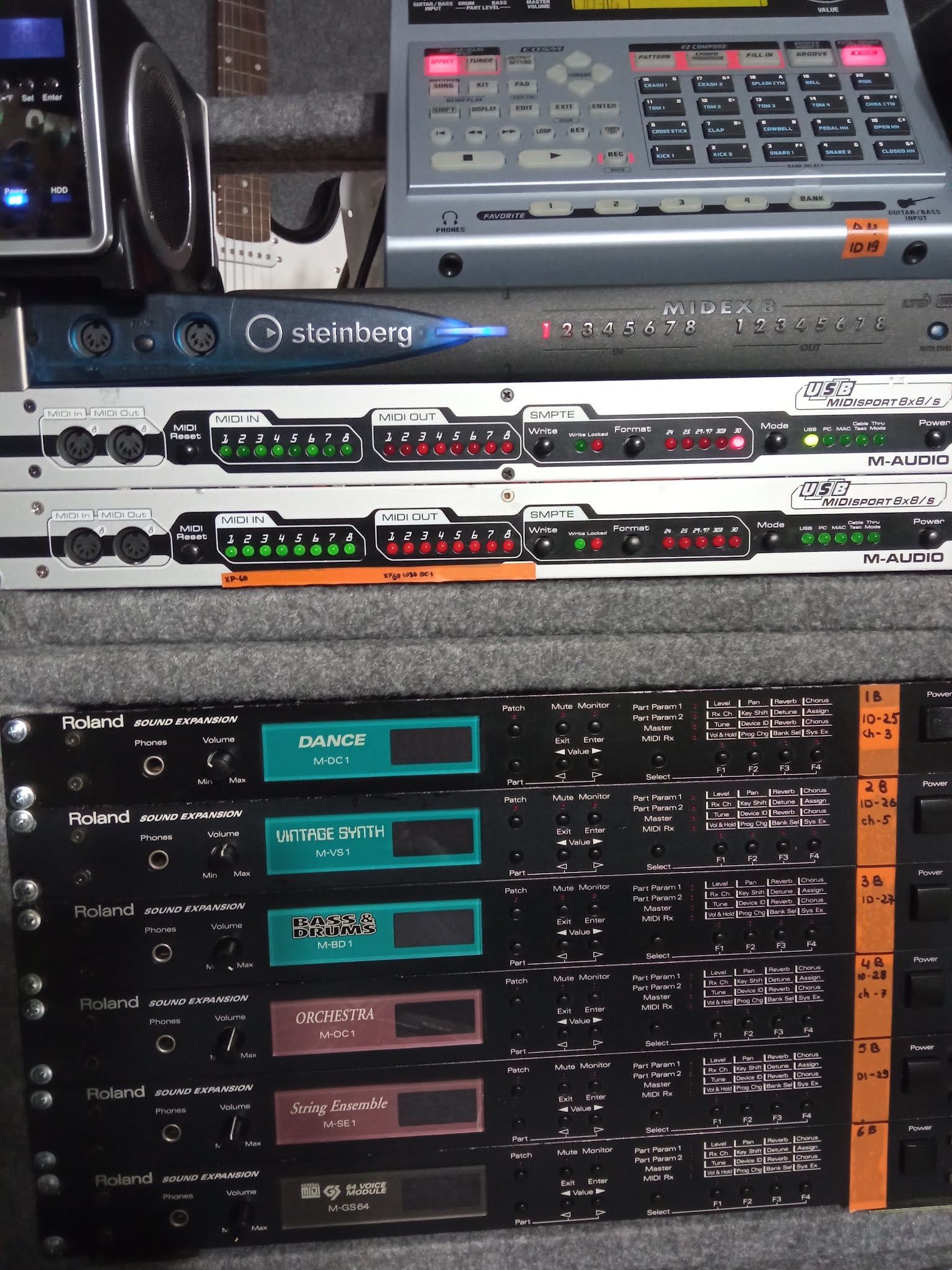

MIDITAUR Music Studio rack stand із MIDI modules
У великій rack-системі два багатопортові MIDI interfaces спрощують постійне призначення модулів до окремих MIDI ports.

Для студії з двома MIDISPORT 8x8 корисно вести просту таблицю або схему підключень. Наприклад:

  • Interface A, Out 1 → synth module 1;
  • Interface A, Out 2 → drum module;
  • Interface B, Out 1 → rack synth 9;
  • Interface B, Out 2 → effects processor або інший MIDI-controlled device.

Таку карту варто використовувати як постійний studio standard. Тоді старі sequencer projects відкриваються з передбачуваними port assignments, а зміна кабелів не перетворює routing на пошук потрібного модуля.

Що перевірити перед роботою

  • обидва MIDISPORT 8x8 видно в системі;
  • усі потрібні MIDI inputs та outputs увімкнені у DAW;
  • track outputs призначені правильним A/B ports;
  • hardware modules підключені відповідно до studio connection map;
  • перед важливою session перевірена передача Note, Program Change і controller messages через кожен потрібний port.

Сам MIDISPORT 8x8 розрахований на роботу з кількома незалежними MIDI ports через USB; використання двох пристроїв просто розширює ту саму логіку на більшу кількість hardware connections.
